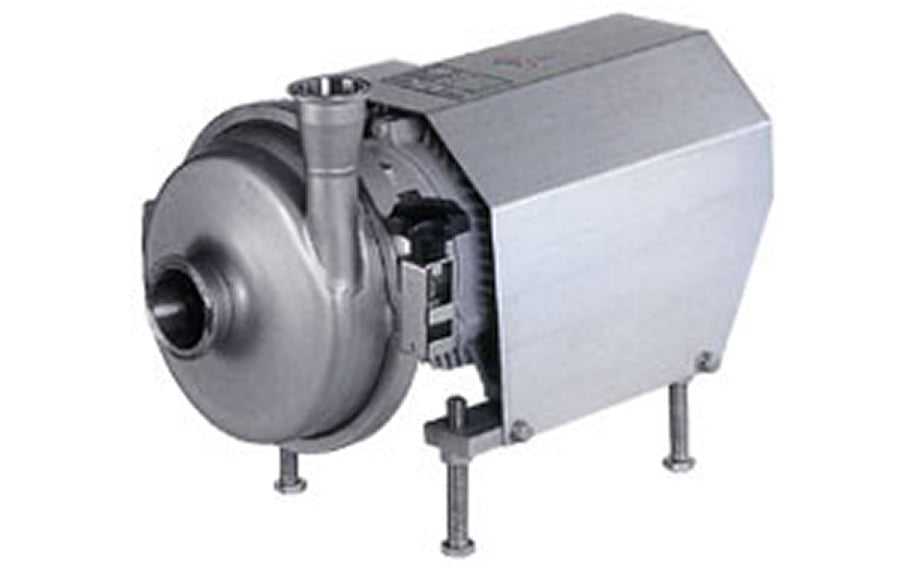

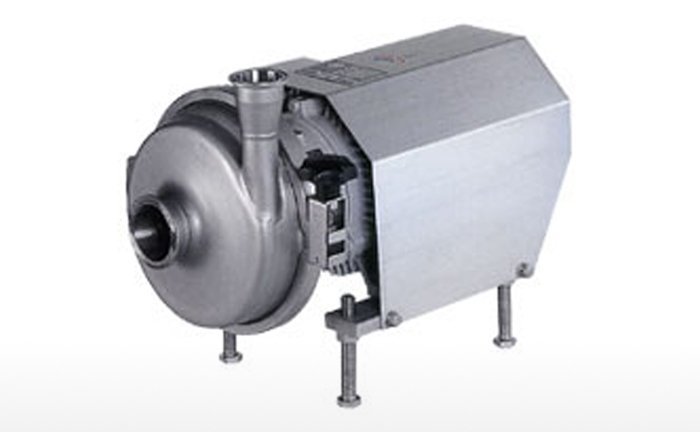

サニタリーセントリーヒューガルポンプ
SPV-22シリーズ
当社の豊富な経験と高い技術力により、高レベルのサニタリー性を追求して開発しました。
コストパフォーマンスに優れ、乳業、飲料、醸造、調味、および食品、医薬品の分野に適した最新のサニタリーポンプです。
特長
高効率設計
- 最新の流体力学を基に新設計した高効率4枚羽根セミオープンインペラーとボリュートケーシングを採用することで、高効率を実現しました。
- 他社（T社、I社）製に比較して、同能力でモーター馬力を1サイズ小さく選定できます。
※特に高揚程で高効率となっています。
ケーシング
（高効率ボリュート形状）

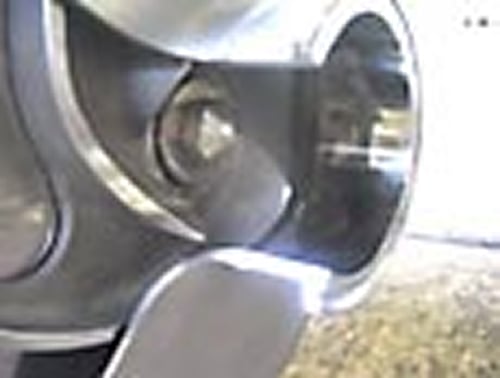

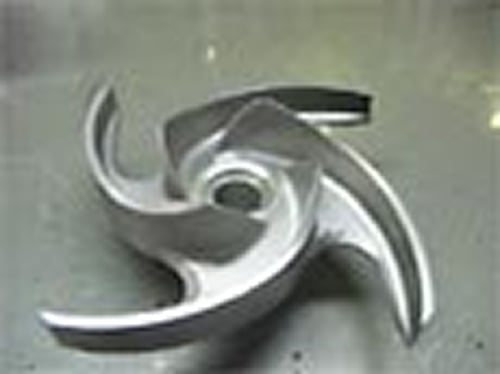

インペラー
（高効率吸い込み形状）
新型メカニカルシール
インサイド静止型メカシールの採用
- 駆動シャフトのシール部へ液が入り込まず液溜まりの恐れが無く、サニタリー性に優れています。
- フラッシングタイプやアセプティックタイプ用のダブるメカニカルシールへ簡単に変更可能です。
低騒音・低振動設計
- ケーシング板厚を厚くしたボリュートタイプを採用することで低騒音(70～80db)を実現。従来型に比較して5～8db程静かになりました。

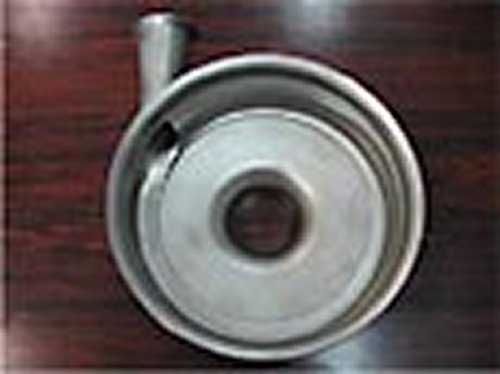

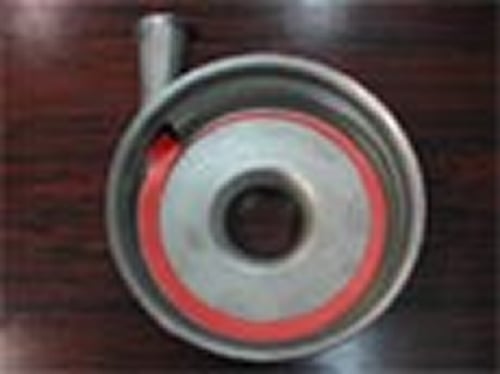

ボリュートケーシング

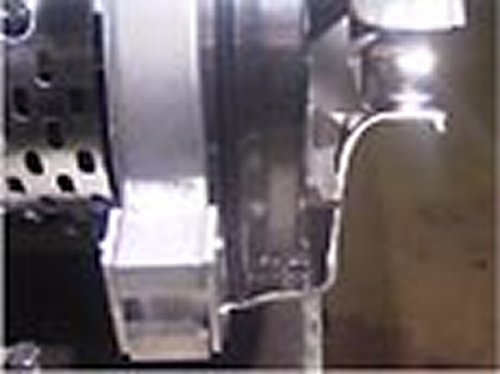

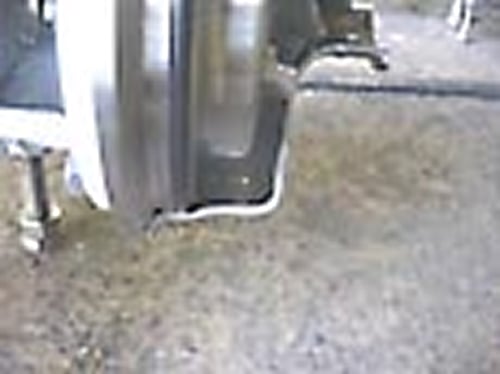

断面構造
高いサニタリー性
- 前面ケーシングシール
ボリュートタイプの形状で液溜まりが無い、ケーシング流路の断面とOリング溝を工夫したサニタリー構造のOリングシールを採用。- インペラー取付
Oリング溝形状を工夫した袋ナット締め付け方式を採用。締め付けネジ部は接液しません。
標準仕様
| 揚程 | ～70m |
|---|---|
| 吐出量 | ～45m3/Hr |
| モーター容量 | 2.2kw、3.7kw、5.5kw、7.5kw、11kw |
| 継手タイプ | ヘルール継手、ネジ継手 |
| 継手口径 | 吸込口 IDF64 吐出口 IDF50 |
| メカニカルシール | インサイド静止型メカニカルシール Sic/カーボン |
| 接液部材質 | SUS316L (SCS14) |

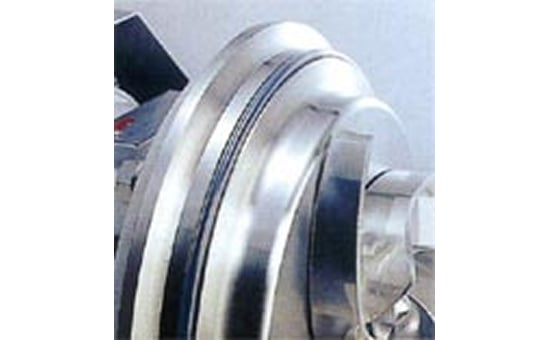

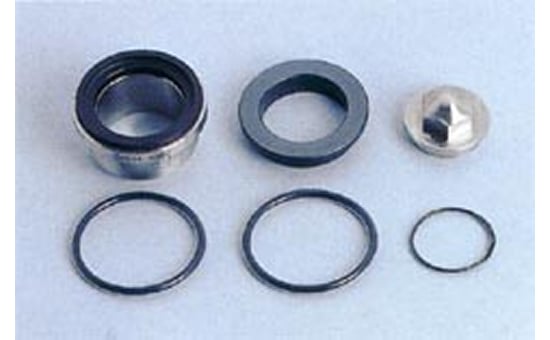

テフラップOリング
Oリングはオプションでテフラップ（テフロン包み耐薬品性、高洗浄性の複合パッキン）を採用できます。
- ゴムパッキンの膨潤劣化による異物混入問題を解決できます。
- フレーバー成分の着香が無いため、同一ラインでの多品種生産に対応できます。
- ケーシングOリング
- メカニカルシール Oリング
