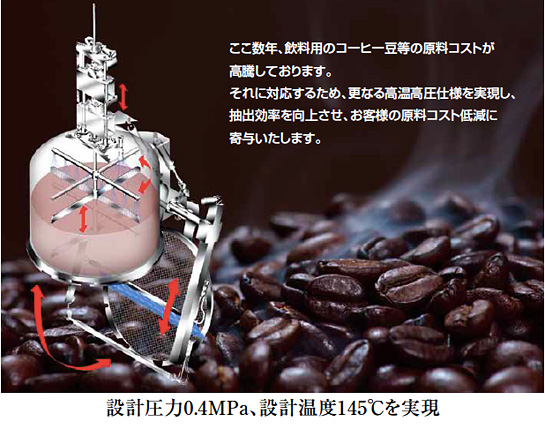

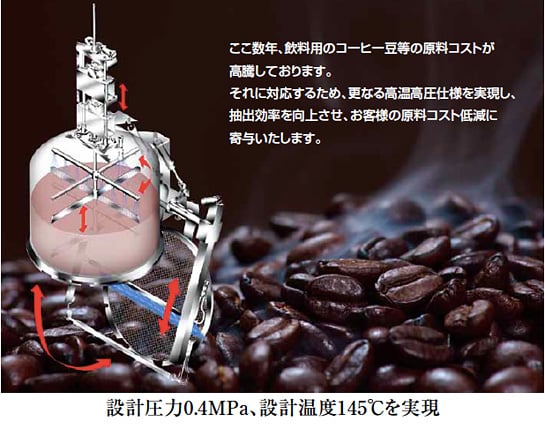

最大0.4MPa、145℃での 抽出を可能にする機構 （当社特許）
撹拌軸シール機構
スラストシール・ダブルメカニカルシールの組合せによる軸 シールで0.4MPa×145℃での運転にも対応できます。
下蓋締付機構
高トルクモーター、スイングシリンダーの組合せによるロック 装置で、0.4MPa×145℃での運転にも対応できます。

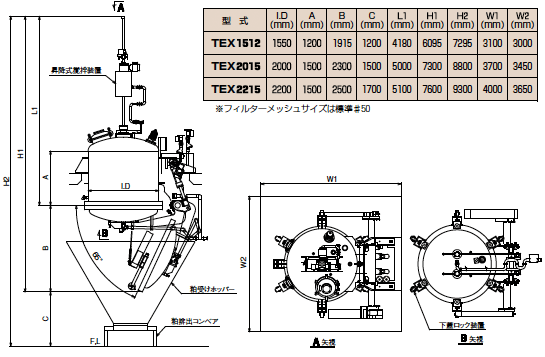

外形寸法
仕様とユーティリティー
| 型式 | ※1）原料投入量（kg/B） コーヒー／お茶 |
撹拌回転数 （r/min） |
フィルター 面積（㎡） |
運転容量 （L） ※2） |
シャワー 量（L/Hr） ※3） |
熱水量 （L/Hr） |
※4）エアー （Nm³/Hr） 0.2MPa |
※4）清水 （m³/Hr） 0.3MPa |
※5）電気 （kW） φ3×200/220V |
|---|---|---|---|---|---|---|---|---|---|
| TEX1512 | 300／70 | 6～50 | 1.65 | 2100 | 5000 | 12600 | 3.5 | 2.0 | 1.9 |
| TEX2015 | 500／165 | 6～40 | 2.85 | 5000 | 8000 | 30000 | 4.5 | 3.2 | 2.6 |
| TEX2215 | 600／200 | 6～35 | 3.45 | 6000 | 10000 | 30000 | 5.0 | 4.0 | 2.6 |
- 1）記載数値は参考値を示し、原料及び処理条件により変化します。
- 2）運転容量は浸漬式抽出の場合を示します。
- 3）シャワー量はドリップ式、または半浸漬式抽出の場合を示します。
- 4）エアーおよび清水はフィルター洗浄装置の使用量を示します。
- 5）電気（kW）は油圧ユニット動力を含みません。（設置台数で変更あり）
上記の他に、小容量タイプも扱っております。ご要望に応じて対応いたしますので、必要に応じてお申し付けください。
